Panel de nido de abeja de aluminio es un panel sándwich de estructura tricapa, inspirado en la biónica del panal hexagonal.Es un material muy ligero pero con una gran rigidez de panel.Las capas superiores del panel son láminas de aluminio y la capa central es un núcleo de nido de abeja de aluminio.Opcional podemos hacer el núcleo con panal de PP.
El panel de nido de abeja de aluminio se une con pegamento de PU de dos componentes y a través de un proceso de laminación y rociado de pegamento semiautomático, que brinda una excelente fuerza de unión de las láminas de piel al núcleo de nido de abeja y, al mismo tiempo, mantiene la flexibilidad de hacer diferentes bordes o formas de paneles.El panel de nido de abeja de aluminio se usa comúnmente para el revestimiento de fachadas, tabiques interiores, techos, carrocerías de camiones, muebles y sustratos de materiales compuestos, etc.
Grosor del panel | 10 mm, 15 mm, 20 mm, 25 mm, 50 mm (grosor personalizado desde 5 mm hasta 100 mm) |
Ancho del panel | 1000 mm, 1220 mm, 1500 mm (ancho personalizado con un máximo de 2000 mm) |
Longitud del panel | 2440 mm, 3200 mm, 4000 mm, 5800 mm (longitud personalizada según sea necesario) |
Espesor de la piel de aluminio | 0,5 mm, 0,7 mm, 0,8 mm, 1 mm (o según sea necesario) |
Núcleo de nido de abeja | A6*0,05, A4*0,05, A9*0,05 (o según sea necesario) o núcleo de panal de PP |
Aleación de aluminio | 3003 para pieles de aluminio y núcleo de nido de abeja |
Tecnología de recubrimiento | Recubrimiento de rodillos prepintado |
Tipo de recubrimiento | PVDF, FEVE, PE, anodizado, película de PVC laminada |
Opciones de color | Mill finish, colores metalizados, colores sólidos, colores madera, colores piedra, color anodizado |
Forma | Panel plano, panel curvo, formas a fabricar según dibujo |
Borde del panel | Borde abierto estándar, borde cerrado, bordes personalizados incrustados con extrusiones de aluminio |
Fabricación | Servicio de fabricación o corte según plano bajo pedido |
| Ligero | Alta resistencia | |
| El núcleo de nido de abeja está hecho de una fina lámina de aluminio de 0,05 mm a 0,07 mm únicamente, y la cubierta de aluminio es de 0,7 mm a 1 mm.Ejemplo: el peso de un panel de 10 mm de espesor (piel de 0,7 mm/0,7 mm) es de solo 4,9 kg/m2. | Debido a la estructura de nido de abeja hexagonal, el panel de nido de abeja es un material rígido.Ejemplo: un panel de 10 mm de espesor (piel de 0,7 mm/0,7 mm) puede soportar un peso de 600 kg/m2. | |
| Súper planitud | Larga vida útil | |
| La superficie del panel es suave y plana sin problemas de enlatado de aceite, incluso cuando el tamaño del panel es grande.La tasa de deformación es inferior a 2 mm/m. | Utilizamos la aleación 3003 que tiene muy buenas propiedades anticorrosivas para revestimientos de aluminio y núcleo de nido de abeja.Damos 10 años de garantía para exteriores para la fuerza de unión y hasta 15 años de garantía de color para el revestimiento de PVDF. | |
| Retardante de fuego | material reciclable | |
El panel de nido de abeja de aluminio es un material ignífugo clasificado como grado FR A2. | El panel de nido de abeja puede ser completamente reciclable después de su vida útil, no causará problemas ambientales a la madre tierra. |
Panel Plano - Bordes Abiertos

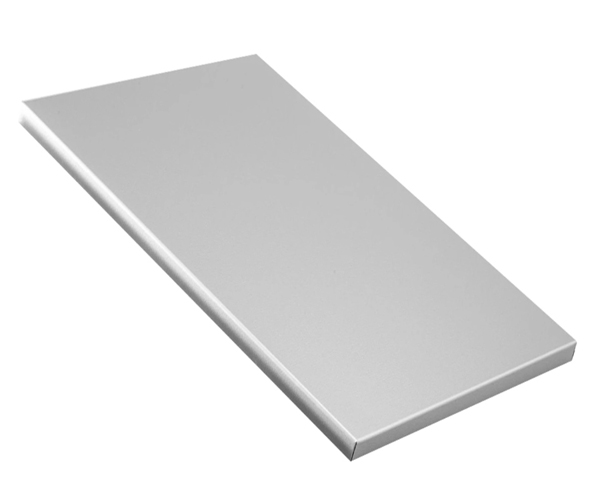

Panel Plano - Bordes Cerrados

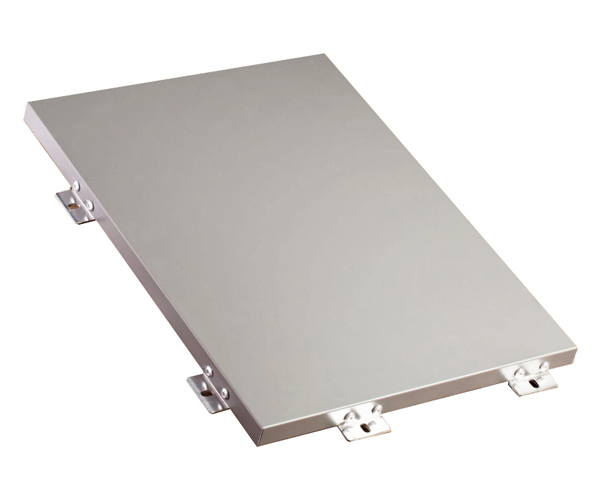

Panel de Casete - Con Soportes

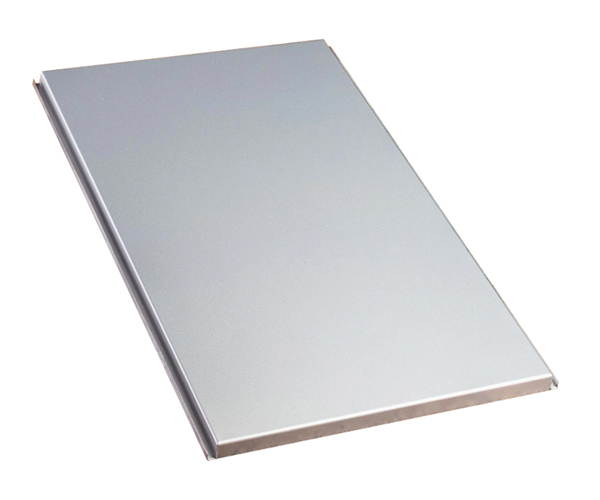

Panel Plano - Bordes con Perfiles Embebidos

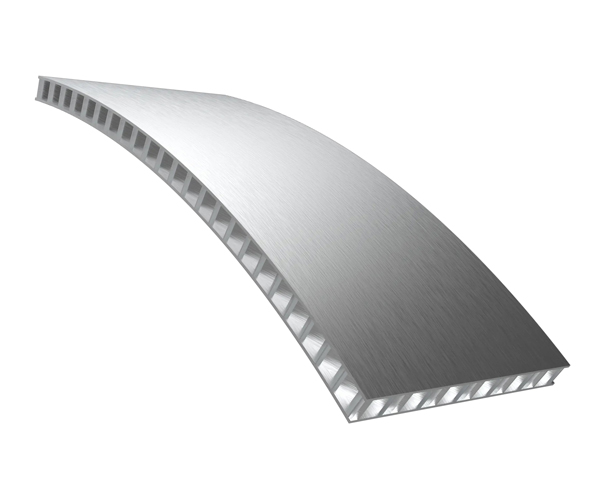

Panel Curvo - Bordes Abiertos
Panel Prefabricado - Formas Personalizadas
Serie de colores sólidos
Serie de colores metálicos
Serie de granos de madera

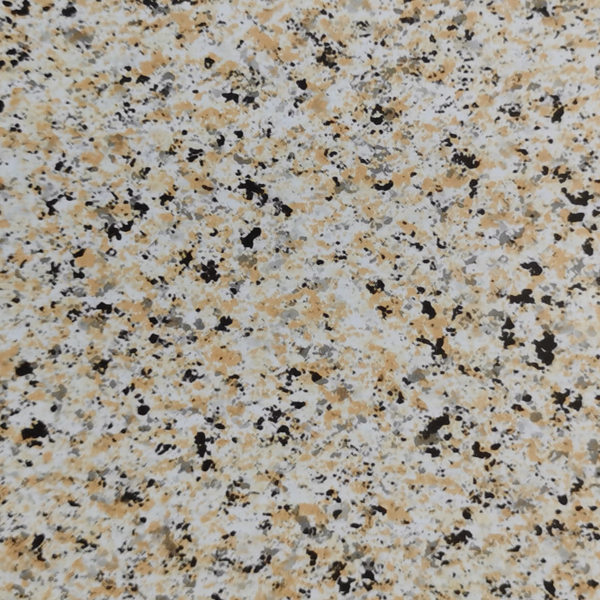

Serie de granos de piedra
Revestimiento de fachada
Partición de pared interior

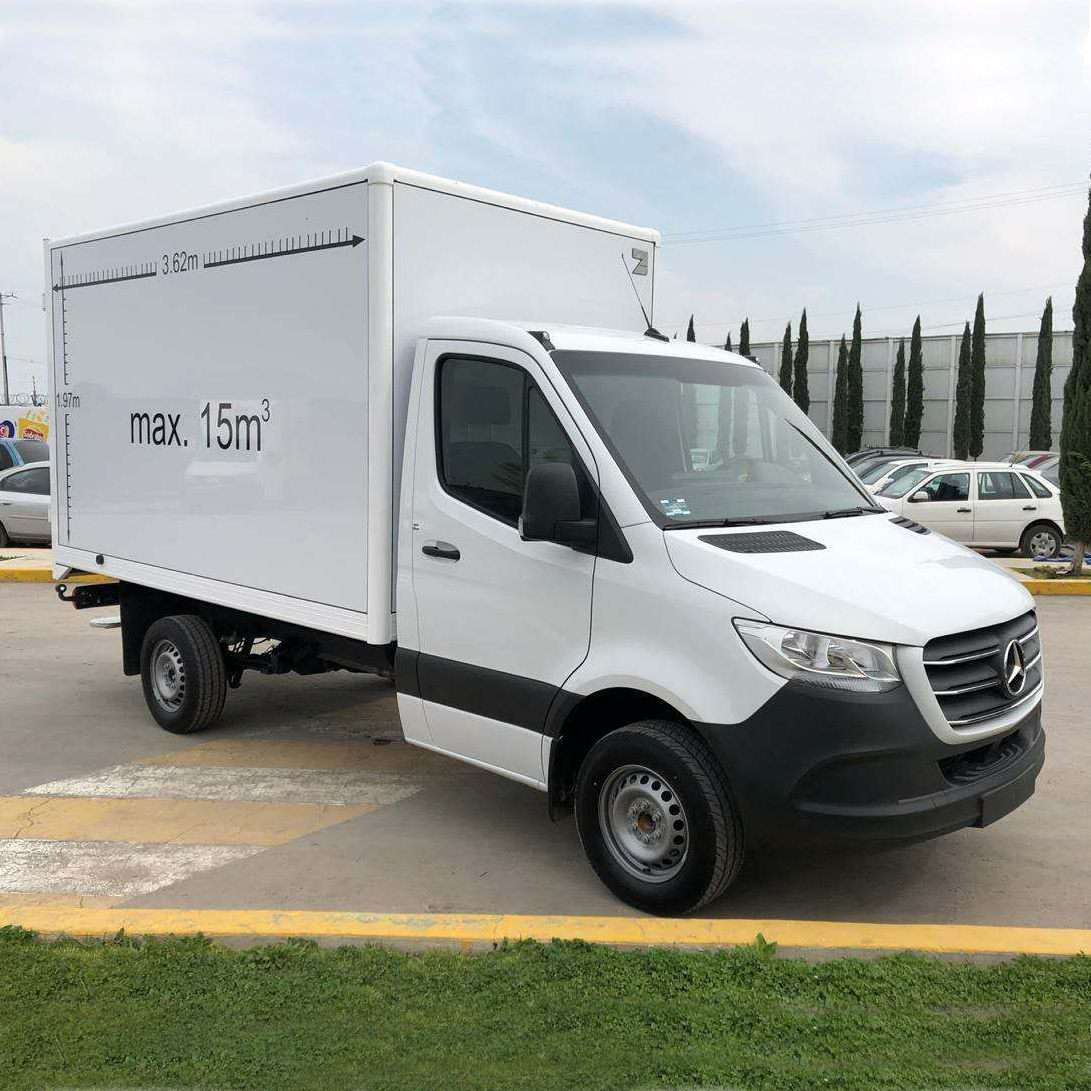

Carrocería

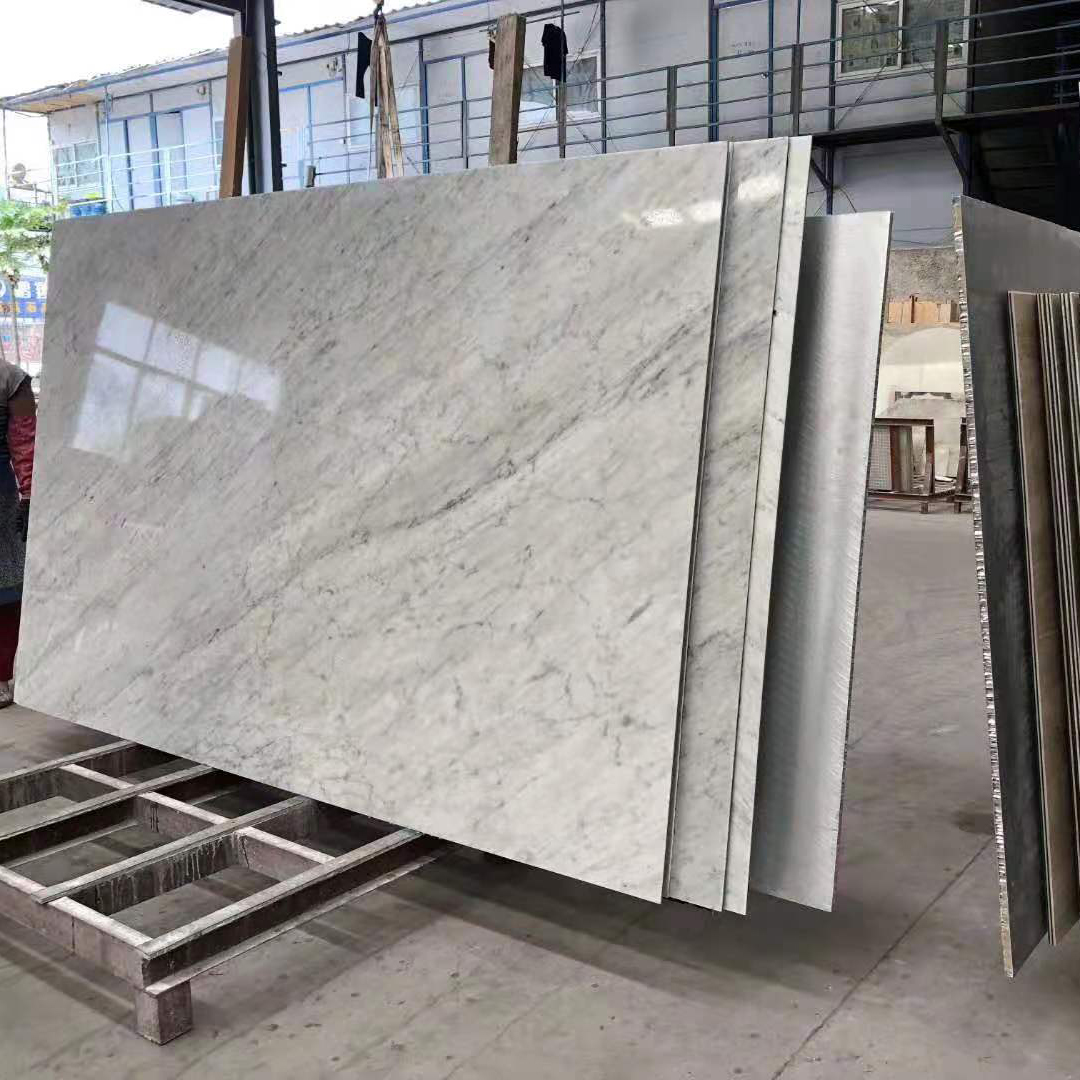

Sustrato de panal de piedra
| Información Básica (basada en un panel de 10 mm de espesor) | |||
| Artículo | Valor | Tolerancia | |
| Grosor del panel | 10 mm | +/-0,2 mm | |
| Espesor de la piel de aluminio | 1 mm (superior) + 0,7 mm (inferior) | +/-0,02 mm | |
| Aleación de aluminio | 3003 | ||
| Núcleo de nido de abeja | Panal de aluminio A6*0.05 o panal de PP | ||
| Ancho del panel | 1220 mm / 1500 mm / 2000 (máx.) | +/-2 mm | |
| Longitud del panel | ≤12000mm | +/-6 mm | |
| Diagonal | N / A | ≤5 mm | |
| Llanura | N / A | ≤2 mm/m | |
| Peso del tablero | 5,72 kg/m2 | +/-5% | |
| Propiedades Mecánicas | |||
| Propiedad | Método de prueba | Resultado de la prueba | |
| Resistencia a la tracción, Rm | ASTM E8/E8M-11 (Prueba en la piel superior de aluminio) | 159Mpa | |
| Límite elástico Rp0.2 | 146Mpa | ||
| Porcentaje de elongación después de la fractura, A50 mm | 17% | ||
| Coeficiente de térmica lineal Expansión (1/℃) | ASTM D696-08 | -30 ℃ ~ 30 ℃: 29.89x10-6 | |
| Resistencia máxima al corte del núcleo | Con referencia a ASTM C393M-06 Carga de 3 puntos | 0.77Mpa | |
| Par de pelado | Con referencia a ASTM D1781-98 (2012) | 7,23 mm·kgf/mm | |
| Pérdida de transmisión de sonido (STC) | ASTME90-09 | 19dB | |
| Propiedades a Prueba de Fuego | |||
| Combustibilidad del núcleo | BS476 Parte 4 | No combustible | |
| Clasificación de fuego | BS476 Parte 6 y 7 | Clase O | |
| Clasificación de fuego | EN13501-1 | Clase A2 s1 d0 | |
| Pintura de Propiedades de Película Seca | |||
| Propiedad | Método de prueba | Resultado de la prueba | |
| Tipos de revestimiento y espesor | PVDF 25 micras | +/-3 micras | |
| PE 15 micras | +/-3 micras | ||
| 60'brillo | ASTM D523-89 | 20-95 | |
| Formabilidad (curva en T) | ASTM D1737-62 | ≤2T | |
| Lápiz Dureza | ASTM D3363-92a | HB-2H | |
| Adhesión | ASTM D3359，Método 8 | Ningún cambio | |
| Resistencia a la abrasión | ASTM D968-93 (Caída Arena) | 25 litros/mil | |
| Resistencia química | ASTM D1308-79 | Ningún cambio | |
| ASTM D1308-79 | Ningún cambio | ||
| AAMA 2605-05 Sección 7.7.2 | Ningún cambio | ||
| ASTM D2248-73 | Ningún cambio | ||

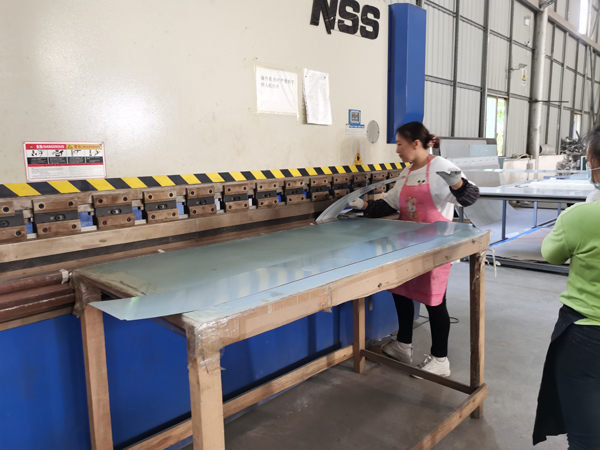

Fabricación de revestimientos de aluminio |

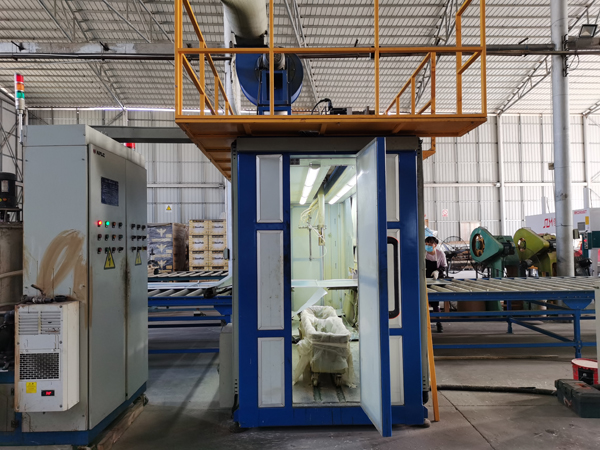

Pulverización automática de pegamento |

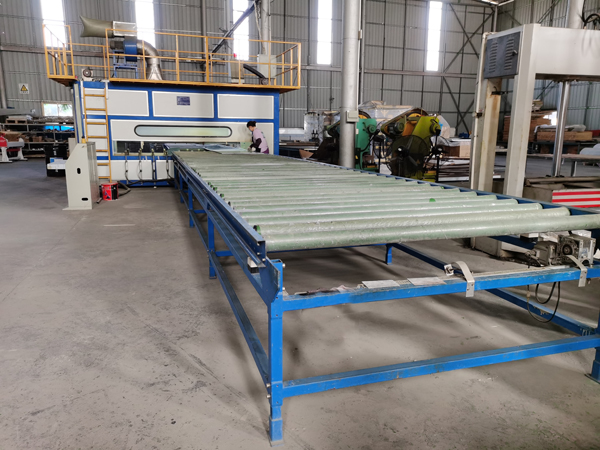

Línea de producción de paneles de nido de abeja | ||

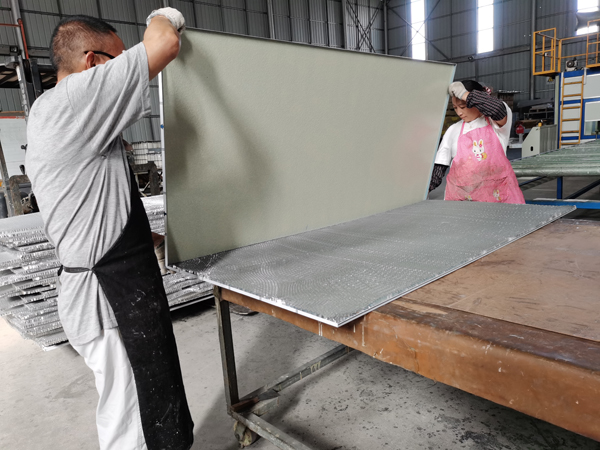

Montaje de paneles |

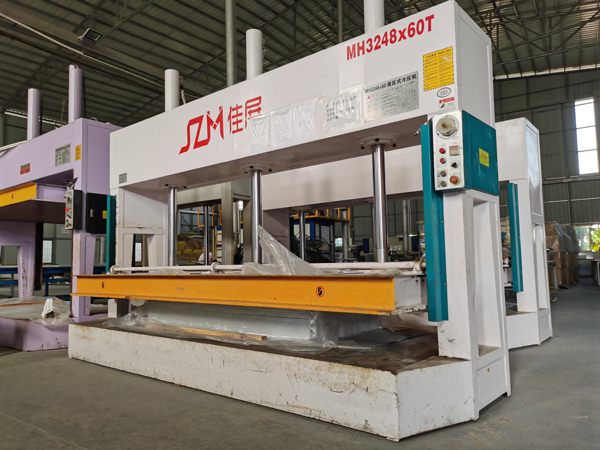

Máquina de prensado de paneles |

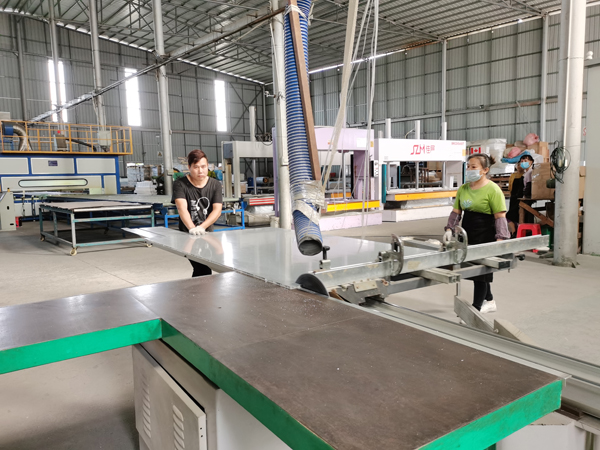

Recorte del borde del panel |
